New design for DC-link capacitors according to customer specifications.
Robust construction and easy installation.
More capacitance in a compact volume.
Cn | Rs | Imax | Î | WN | Ls | D x L | Drawing | m | Order No. | |
(μF) | (mΩ) | (A) | (KA) | (Ws) | (nH) | (mm) | (Kg) | |||
Un 700VDC Us 1050v Ur 200V U t-t 1050 VDC Ut-c 3000 VAC | ||||||||||
370 | 2.1 | 40 | 2 | 86 | 50 | Φ76 x 130 | A, B, C, D | 0.7 | AG.H13 0K70-3706D76 | |
440 | 1.8 | 40 | 2.3 | 103 | 50 | Φ76 x 145 | A, B, C, D | 0.8 | AG.H14 0K70-4406D76 | |
470 | 1.7 | 55 | 2.5 | 110 | 40 | Φ86x 130 | A, B, C, D | 0.9 | AG.H13 0K70-4706D86 | |
560 | 1.4 | 40 | 3 | 132 | 60 | Φ76 x 181 | A, B, C, D | 1 | AG.H18 0K70-5606D76 | |
590 | 1.3 | 55 | 3.1 | 137 | 40 | Φ86x 145 | A, B, C, D | 1 | AG.H14 0K70-5906D86 | |
730 | 1.1 | 55 | 3.9 | 171 | 50 | Φ86x 181 | A, B, C, D | 1.2 | AG.H18 0K70-7306D86 | |
1030 | 1 | 55 | 5.1 | 252 | 70 | Φ86x 225 | A, B, C, D | 1.5 | AG.H22 0K70-1037D86 | |
Cn | Rs | Imax | Î | WN | Ls | D x L | Drawing | m | Order No. | |
(μF) | (mΩ) | (A) | (KA) | (Ws) | (nH) | (mm) | (Kg) | |||
Un 900VDC Us 1350v Ur 200V U t-t 1350 VDC Ut-c 3000 VAC | ||||||||||
350 | 2.1 | 40 | 2 | 148 | 50 | Φ76 x 130 | A, B, C, D | 0.7 | AG.H13 0K90-3506D76 | |
410 | 1.2 | 40 | 2.3 | 178 | 50 | Φ76 x 135 | A, B, C, D | 0.8 | AG.H13 0K90-4106D76 | |
470 | 1 | 55 | 2.5 | 191 | 40 | Φ86x 135 | A, B, C, D | 0.9 | AG.H13 0K90-4706D86 | |
540 | 1.4 | 40 | 3 | 229 | 60 | Φ76 x 181 | A, B, C, D | 1 | AG.H18 0K90-5406D76 | |
560 | 1.3 | 55 | 3.1 | 238 | 40 | Φ86x 145 | A, B, C, D | 1 | AG.H14 0K90-5606D86 | |
700 | 1.1 | 55 | 3.9 | 297 | 50 | Φ86x 181 | A, B, C, D | 1.2 | AG.H18 0K90-7006D86 | |
1020 | 1 | 60 | 5.1 | 413 | 70 | Φ86x 225 | A, B, C, D | 1.5 | AG.H22 0K90-1027D86 | |
Un 1100VDC Us 1650v Ur 250V U t-t 1650 VDC Ut-c 3000 VAC | ||||||||||
240 | 3.3 | 50 | 1.5 | 170 | 50 | Φ76 x 130 | A, B, C, D | 0.7 | AG.H13 1K10-2406D76 | |
300 | 2.6 | 50 | 1.9 | 216 | 60 | Φ76 x 145 | A, B, C, D | 0.8 | AG.H14 1K10-3006D76 | |
320 | 2.4 | 65 | 2 | 232 | 40 | Φ86x 130 | A, B, C, D | 0.9 | AG.H13 1K10-3206D86 | |
380 | 2.2 | 50 | 2.3 | 270 | 60 | Φ76 x 181 | A, B, C, D | 1 | AG.H18 1K10-3806D76 | |

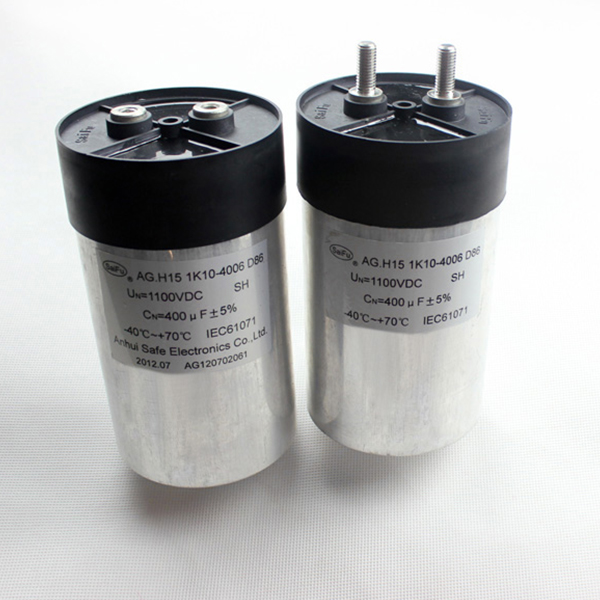

400 | 2 | 65 | 4.2 | 242 | 50 | Φ86x 156 | A, B, C, D | 1.2 | AG.H15 1K10-4006D86 | |
500 | 1.5 | 70 | 6 | 303 | 60 | Φ86x 186 | A, B, C, D | 1.3 | AG.H18 1K10-5006D86 | |
600 | 1.6 | 60 | 4.2 | 363 | 70 | Φ86x 225 | A, B, C, D | 1.5 | AG.H22 1K10-6006D86 | |
1200 | 0.9 | 100 | 7.8 | 726 | 80 | Φ120x 230 | A, B, C, D | 2.5 | AG.H23 1K10-1207D120 | |
Un 1200VDC Us 1800v Ur 250V U t-t 1800 VDC Ut-c 3000 VAC | ||||||||||
320 | 2.5 | 62 | 2.88 | 230 | 65 | Φ76x 155 | A, B, C, D | 1.1 | AG.H15 1K20-3206D76 | |
420 | 1.8 | 65 | 2.97 | 238 | 50 | Φ86x 175 | A, B, C, D | 1.2 | AG.H17 1K20-4206D86 | |
470 | 1.7 | 65 | 4 | 338 | 60 | Φ86x 195 | A, B, C, D | 1.5 | AG.H19 1K20-4706D86 | |
Un 1300VDC Us 1950v Ur 300V U t-t 1950 VDC Ut-c 3000 VAC | ||||||||||
160 | 2.1 | 40 | 1.8 | 138 | 50 | Φ76 x 130 | A, B, C, D | 0.7 | AG.H13 1K30-1606D76 | |
200 | 2.2 | 40 | 2 | 168 | 60 | Φ76 x 145 | A, B, C, D | 0.8 | AG.H14 1K30-2006D76 | |
220 | 2 | 50 | 2.2 | 185 | 40 | Φ86x 130 | A, B, C, D | 0.9 | AG.H13 1K30-2206D86 | |
250 | 2.1 | 40 | 2.4 | 208 | 60 | Φ76 x 181 | A, B, C, D | 1 | AG.H18 1K30-2506D76 | |
270 | 1.4 | 50 | 2.6 | 227 | 50 | Φ86x 145 | A, B, C, D | 1 | AG.H14 1K30-2706D86 | |
330 | 1.6 | 50 | 3 | 281 | 60 | Φ86x 181 | A, B, C, D | 1.2 | AG.H18 1K30-3306D86 | |
460 | 2.1 | 60 | 4.1 | 390 | 70 | Φ86x 225 | A, B, C, D | 1.5 | AG.H22 1K30-4606D86 | |
Cn | Rs | Imax | Î | WN | Ls | D x L | Drawing | m | Order No. | |
(μF) | (mΩ) | (A) | (KA) | (Ws) | (nH) | (mm) | (Kg) | |||
Un 1500VDC Us 2250v Ur 300V U t-t 2250 VDC Ut-c 3000 VAC | ||||||||||
110 | 2.1 | 35 | 1.6 | 133 | 50 | Φ76 x 130 | A, B, C, D | 0.7 | AG.H13 1K50-1106D76 | |
140 | 2.2 | 35 | 2 | 159 | 60 | Φ76 x 145 | A, B, C, D | 0.8 | AG.H14 1K50-1406D76 | |
150 | 1.8 | 45 | 2.2 | 174 | 40 | Φ86x 130 | A, B, C, D | 0.9 | AG.H13 1K50-1506D86 | |
190 | 1.7 | 35 | 2.8 | 217 | 60 | Φ76 x 181 | A, B, C, D | 1 | AG.H18 1K50-1906D76 | |
250 | 1.3 | 45 | 3.5 | 278 | 50 | Φ86x 181 | A, B, C, D | 1.2 | AG.H18 1K50-2506D86 | |
345 | 1.9 | 60 | 5 | 389 | 70 | Φ86x 225 | A, B, C, D | 1.5 | AG.H22 1K50-3456D86 | |
Un 1800VDC Us 2700v Ur 400V U t-t 2700 VDC Ut-c 3000 VAC | ||||||||||
120 | 1.6 | 50 | 1.8 | 198 | 50 | Φ86 x 130 | A, B, C, D | 0.9 | AG.H13 1K80-1206D86 | |
140 | 2 | 40 | 2 | 226 | 60 | Φ76 x 181 | A, B, C, D | 0.9 | AG.H18 1K80-1406D76 | |
185 | 1.4 | 50 | 2.5 | 299 | 60 | Φ86 x 181 | A, B, C, D | 1.2 | AG.H18 1K80-1856D86 | |
260 | 2.4 | 60 | 3 | 424 | 70 | Φ86 x 225 | A, B, C, D | 1.5 | AG.H22 1K80-2606D86 | |
Un 2200VDC Us 3200v Ur 500V U t-t 3200 VDC Ut-c 4000 VAC | ||||||||||
75 | 1.4 | 50 | 2.2 | 222 | 50 | Φ86 x 130 | A, B, C, D | 0.9 | AG.H13 2K20-7505D86 | |
90 | 2 | 40 | 3.2 | 260 | 60 | Φ76 x 181 | A, B, C, D | 1 | AG.H18 2K20-9005D76 | |
120 | 1.2 | 50 | 3.5 | 346 | 60 | Φ86 x 181 | A, B, C, D | 1.2 | AG.H18 2K20-1206D86 | |
165 | 1.9 | 60 | 4.5 | 477 | 70 | Φ86 x 225 | A, B, C, D | 1.5 | AG.H22 2K20-1656D86 | |
Un 2600VDC Us 4000v Ur 700V U t-t 4000 VDC Ut-c 4500 VAC | ||||||||||
50 | 1.4 | 50 | 1.6 | 181 | 50 | Φ86 x 130 | A, B, C, D | 0.9 | AG.H13 2K60-5005D86 | |
65 | 1.5 | 40 | 2 | 218 | 60 | Φ76 x 181 | A, B, C, D | 1 | AG.H18 2K60-6505D76 | |
80 | 1.2 | 50 | 2.5 | 283 | 60 | Φ86 x 181 | A, B, C, D | 1.2 | AG.H18 2K60-8005D86 | |
115 | 2 | 60 | 3.3 | 392 | 70 | Φ86 x 225 | A, B, C, D | 1.5 | AG.H22 2K60-1156D86 |
Note: Other specifications and sizes outside the table are negotiable.
Widely Used in wind power, solar power, DC support filter circuit or other industrial frequency converters. Can replace electrolytic capacitors, better performance and longer life.
Robust construction and easy installation.
More capacitance in a compact volume.
Very low inductance.
Long lifetime through direct connexion on busbar.
Custom-made solution.
